MODEL 01

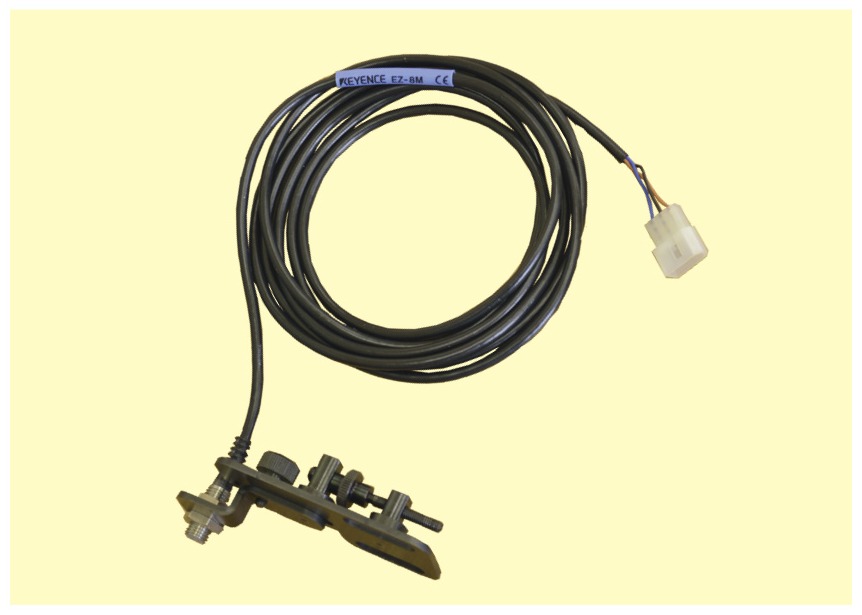

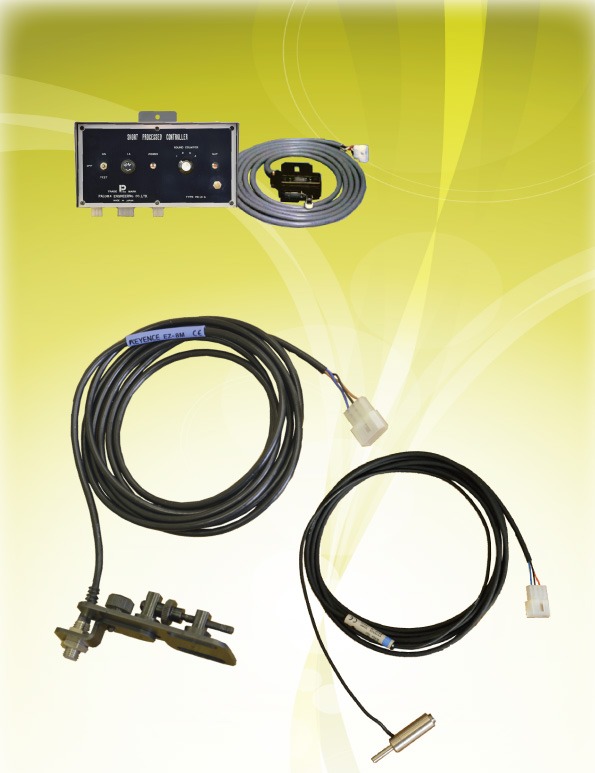

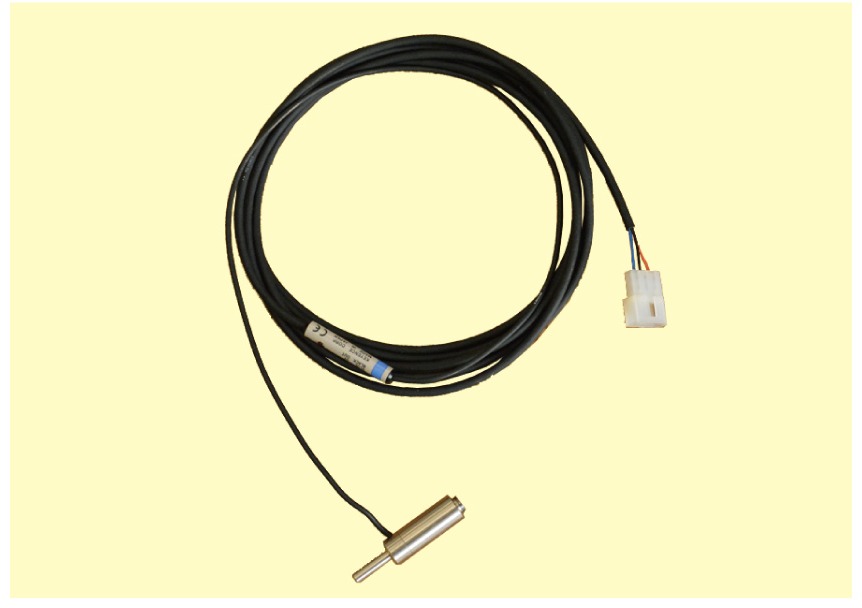

定寸検出装置 本体
小型・軽量／各種自動盤対応
小型・軽量で各種自動盤に取り付け可能です。パーツキャッチャーと併用するとさらに効果的です。全長用・ねじ穴用の各種をご用意できます。
※掲載写真は標準仕様の一例です。
鉄・非鉄・アルミなど材質を問わずに定寸を検出できる装置です。小型・軽量設計で各種自動盤に取り付け可能。パーツキャッチャーと併用するとさらに効果的で、加工工程の自動化を強力にサポートします。
非磁性材（アルミ・銅・樹脂 等）を含む幅広い材質に応答します。
取付けスペースを取らず、既存の各種自動盤（NC）に組み込めます。
パーツキャッチャーと併用することで、加工〜検出〜集積の自動化が完結します。
鉄・非鉄を問わず定寸を検出できる装置。全長用・ねじ穴用・特注機の展開です。
小型・軽量／各種自動盤対応
小型・軽量で各種自動盤に取り付け可能です。パーツキャッチャーと併用するとさらに効果的です。全長用・ねじ穴用の各種をご用意できます。
鉄・非鉄を問わず応答
設定寸法よりマイナス 0.02 〜 0.16 の範囲で検出応答。繰返誤差 0.5% 以下・温度ドリフト ±10% 以下と安定した精度を実現します。

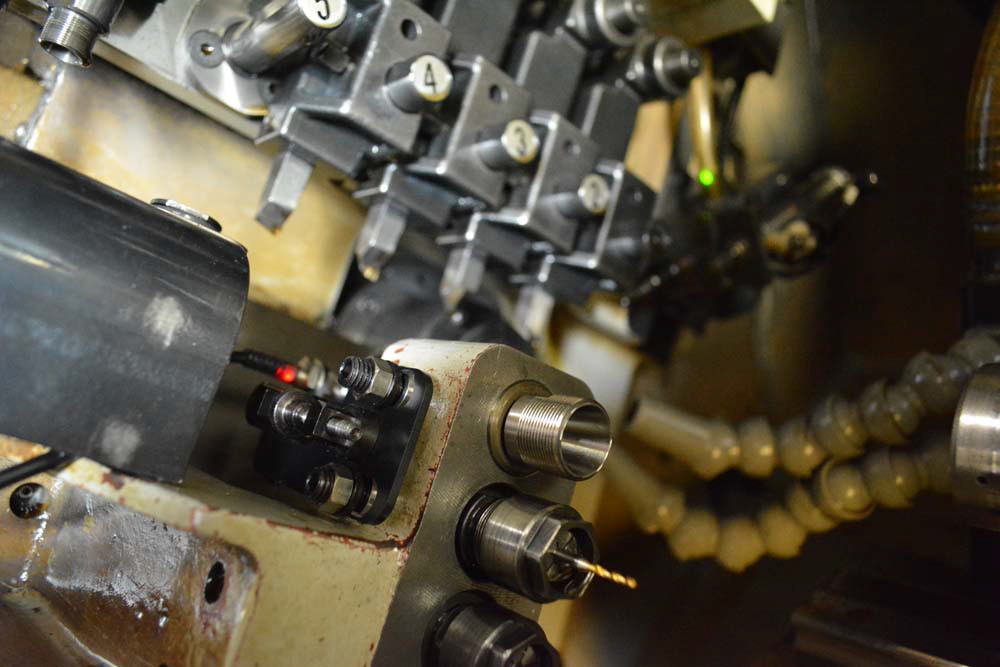

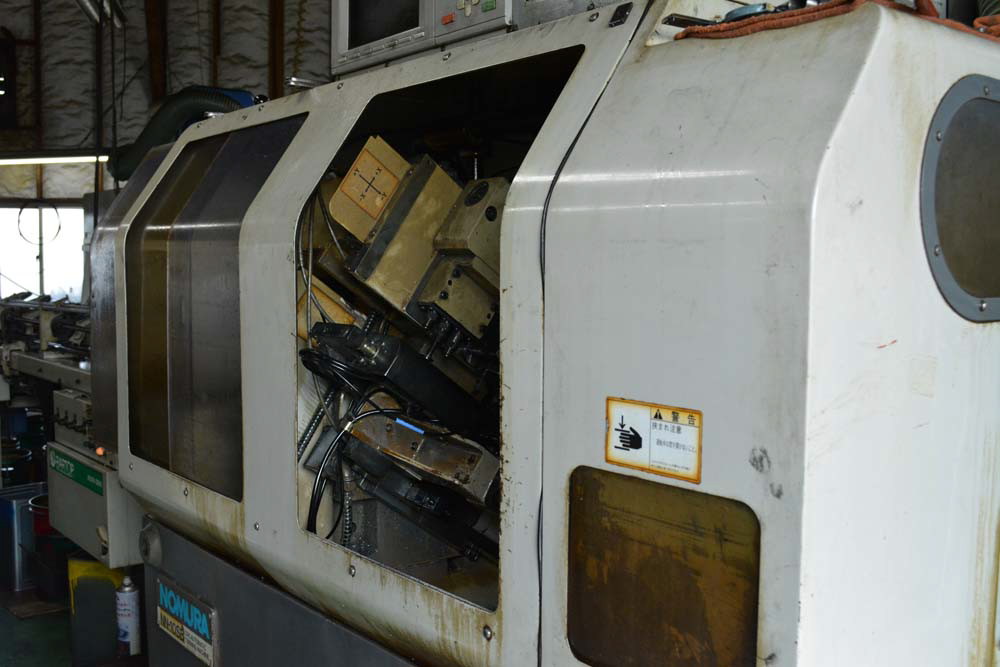

各種自動盤（NC）に組込み
既存の各種自動盤に組み込みが可能です。ご要望があれば特注設計にも対応いたします。
※詳細はカタログまたはお問い合わせください。
| 用途 | 加工品の定寸検出／自動化ラインへの信号入力 |
|---|---|
| 対応材質 | 鉄・非鉄（材質を問わず応答） |
| 検出応答 | 設定寸法よりマイナス 0.02 〜 0.16 |
| 温度ドリフト | +23℃時 ±10% 以下 |
| 使用周囲温度 | −10℃ 〜 +80℃ |
| 繰返誤差 | 0.5% 以下 |
| 対応機種 | 各種自動盤（NC） |
| バリエーション | 全長用 ／ ねじ穴用 ／ 特注 |
